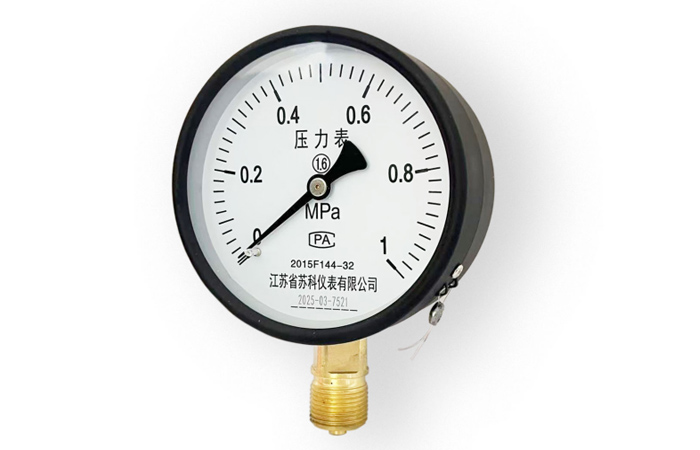

Y系列壓力表
|
一般壓力表適用于測量無爆炸危險，不結晶，不凝固及對鋼合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。
■壓力表規格及量程參數：
型號 |
精度等級% |
量程范圍MPa |
結構特點 |
接頭螺紋尺寸 |
Y-40
Y-40Z |
2.5 |
0~0.1；0~0.16；0~0.25；0~0.4；
0~0.6；0~1；0~1.6；0~2.5；0~4；
0~6 |
徑向
軸向 |
M10×1
G1/8 |
Y-50
Y-50Z |
0~0.1；0~0.16；0~0.25；0~0.4；
0~0.6；0~1；0~1.6；0~2.5；
0~4；0~6；0~10；0~16；0~25；0~40； |
徑向
軸向 |
M14×1.5 |
Y-60 |
2.5 |
-0.1~0；-0.1~0.06；-0.1~0.15；
-0.1~0.3；-0.1~0.5；-0.1~0.9；
-0.1~1.5；-0.1~2.4；
0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；
0~1；0~1.6；0~2.5；0~4；0~6；0~10；
0~16；0~25；0~40；0~60；0~100； |
徑向 |
M14×1.5 |
Y-100
Y-150
Y-200 |
1.6 |
M20×1.5 |
Y-250 |
2.5 |
Y-60Z |
2.5 |
軸向 |
M14×1.5 |
Y-100Z
Y-150Z |
1.6 |
M20×1.5 |
Y-60ZT |
2.5 |
軸向帶前邊 |
M14×1.5 |
Y-100ZT
Y-150ZT |
1.6 |
M20×1.5 |
Y-100TQ
Y-150TQ |
1.6 |
徑向帶前邊 |
M20×1.5 |
Y-200 |
1.6 |
0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；
0~1；0~1.6；0~2.5；0~4；0~6；0~10；
0~16；0~25；0~40；0~60； |
徑向 |
M20×1.5 |
Y-250 |
2.5 |
|
使用工作溫度：-40℃～70℃，相對溫度不大于 85%
儀表執行標準：GB/T1226-2001 |
|

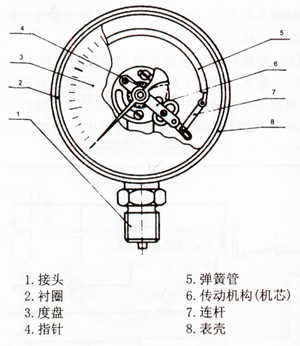

儀表的測量系統由接頭、彈簧和傳動機構組成。通過指針指示儀表讀數。 |
■壓力表選型
|

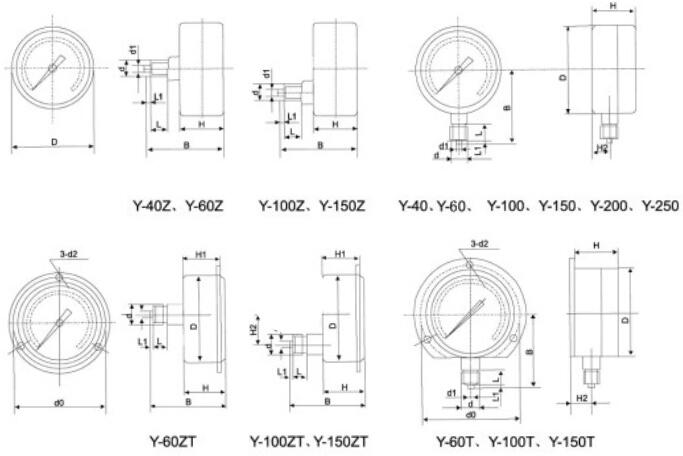

■ 外形尺寸 |
| 型號 |
D |
d |
d1 |
L |
d0 |
B |
H |
d2 |
H1 |
H2 |
L1 |
| Y40 |
Φ40 |
M10×1 |
Φ2.5 |
10 |
|
38 |
24 |
|
|
8.5 |
2 |
| Y40Z |
|
40 |
24 |
|
|
0 |
| Y60 |
Φ60 |
M14×1.5或M10×1 |
Φ5 |
14 |
|
56 |
30 |
|
|
12 |
| Y60Z |
|
58 |
30 |
|
|
0 |
| Y60T |
72 |
56 |
30 |
Φ4.5 |
|
13 |
| Y60ZT |
53 |
30 |
Φ4.5 |
24 |
0 |
| Y100 |
Φ100 |
M20×1.5 |
Φ6 |
20 |
|
90 |
44 |
|
|
18 |
| Y100Z |
|
85 |
44 |
|
|
30 |
| Y100T |
118 |
90 |
45 |
Φ5.5 |
|
18 |
| Y100ZT |
85 |
44 |
Φ5.5 |
39 |
30 |
| Y150 |
Φ150 |
|
115 |
48 |
|
|
18 |
| Y150Z |
|
92 |
47 |
|
41? |
30 |
| Y150T |
165 |
115 |
48 |
Φ5.5 |
|
18 |
| Y150ZT |
92 |
47 |
Φ5.5 |
|
30 |
| Y200 |
Φ200 |
|
146 |
50 |
|
|
18 |
| Y250 |
Φ250 |
|
167 |
50 |
|
|
18 |
|
|
|
