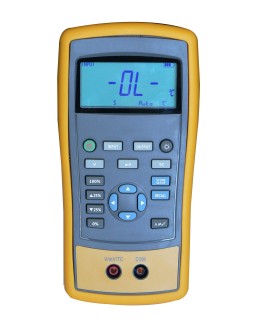

SK-2014/1814
熱電偶校驗儀是一個由內置超大容量鋰電池供電的,測量和輸出
熱電偶,毫伏信呈的手持便攜式儀器。具有LED背光源,以便在光線暗淡的場所使用。
產品特點
★完善保護功能:防水等級IP67,任意信號端誤接220V自動保護;
★以溫度形式模擬熱電偶;
★熱電偶測量和輸出均提供自動和手動兩種冷端溫度補償;
★可根據客戶需要提供新的熱電偶種類;
★精度為0.02%、0.05%;
★可提供手動步進、自動步進、0~100%階躍和斜率輸出功能;
★帶白色LED背光,并具有手動背光調節和自動電源關閉功能,適合現場使用;
★電池盒蓋,方便電池更換;
其他參數
使用溫度:-10℃~55℃
儲存溫度:-20℃~60℃
重 量:350克
外形尺寸:185mm*93mm*47mm
供電方式:6節7#鎳氫電池或交流適配器
輸出和測量功能一覽表
功能 |
測量 |
輸出 |
直流電壓 |
0~30 V |
無 |
直流毫伏 |
0~100 mV |
0~100 mV |
熱電偶 |
E、J、K、T、B、R、S、N |
E、J、K、T、B、R、S、N |
其他 |
步進輸出,斜率輸出,階躍輸出,自定義量程 |
直流電壓測量
量程 |
最大測量范圍 |
分辨力 |
精度(讀數的%+計數) |
SK-1814
(0.05級) |
SK-2014
(0.02級) |
30V |
0V~31V |
0.001V |
0.05+2 |
0.02+2 |
100mV |
-15mV~80mV |
0.001mV |
0.05+20 |
0.02+20 |
80mV~125mV |
0.01mV |
0.05+2 |
0.02+2 |
-10℃~18℃,+28℃~55℃的溫度系數:±0.005%FS/℃。
輸入電阻:>1MΩ。 |
直流毫伏輸出
量程 |
最大輸出范圍 |
分辨力 |
精度(讀數的%+計數) |
SK-1814
(0.05級) |
SK-2014
(0.02級) |
100mV |
-15mV~99.999mV |
0.001mV |
0.05+20 |
0.02+20 |
100mV~125mV |
0.01mV |
0.05+2 |
0.02+2 |
-10℃~18℃,+28℃~55℃的溫度系數:±0.005%FS/℃。
最大負載:1mA或1kΩ,按負載輕的。 |
溫度,熱電偶
分度號 |
量程 |
分辨力 |
精度(℃) |
SK-1814
(0.05級) |
SK-2014
(0.02級) |
J |
-200℃~0℃
0℃~1200℃ |
0.1℃ |
1.5℃
1.0℃ |
1.0℃
0.7℃ |
K |
-200℃~0℃
0℃~1370℃ |
0.1℃ |
1.8℃
1.2℃ |
1.2℃
0.8℃ |
T |
-200℃~0℃
0℃~400℃ |
0.1℃ |
1.8℃
1.2℃ |
1.2℃
0.8℃ |
E |
-200℃~0℃
0℃~950℃ |
0.1℃ |
1.5℃
1.0℃ |
0.9℃
0.7℃ |
R |
-20℃~0℃
0℃~500℃
500℃~1750℃ |
0.1℃ |
4℃
2.5℃
2℃ |
2.5℃
1.8℃
1.4℃ |
S |
-20℃~0℃
0℃~500℃
500℃~1750℃ |
0.1℃ |
4℃
2.5℃
2℃ |
2.5℃
1.8℃
1.5℃ |
B |
600℃~800℃
800℃~1000℃
1000℃~1800℃ |
0.1℃ |
3.5℃
2.5℃
2℃ |
2.2℃
1.8℃
1.4℃ |
N |
-200℃~0℃
0℃~1300℃ |
0.1℃ |
2.0℃
1.2℃ |
1.5℃
0.9℃ |
此表中的誤差不含冷端補償溫度的誤差。
冷端溫度補償精度:1.5℃。 |
