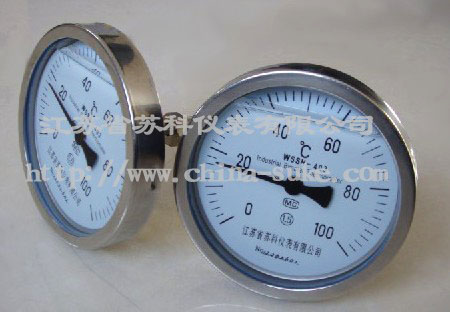

WSSN系列耐震雙金屬溫度計
|
|
WSSN系列耐震雙金屬溫度計是一種測量中低溫度的現場檢測儀表。它可以直接測量各種生產過程中的-80℃~+500℃范圍內的液體、蒸汽和氣體介質及環境場所惡劣且有振動的溫度。該耐震雙金屬溫度計從設計原理及結構上具有防水、防腐蝕、耐震動、直觀、易讀數、無汞害、堅固耐用等特點,耐震雙金屬溫度計廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等工業和科研部門。
主要特點
現場顯示溫度,直觀方便;安全可靠,使用壽命長;
多種結構形式,可滿足不同要求。無汞害,易讀數,堅固耐震。
保護管材為1Gr18Ni9Ti不銹鋼和鉬二鈦,承壓、防腐能力強。
抽芯式溫度計可不停機短時間維護或更換機芯。
一體式有軸向型、徑向型、萬向型等品種齊全,適應于各種現場安裝的需要。
工作原理
耐震雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時,帶動指針旋轉,工作儀表便顯示出所應的溫度值,并且防止環境振動在雙金屬溫度計內部充裝硅油或者將雙金屬溫度計顯示部分與測量部分分離以達到耐震的效果。
執行標準
JB/T8803-1998 GB3836-83
其他參數
標度盤公稱直徑:60 100 150
精度等級:(1.0),1.5,2.5(Φ60)
熱響應時間:≤40S
防護等級:IP55
角度調整誤差:角度調整誤差應不超過其量程的1.0%
回差:回差應不大于基本誤差限的絕對值
重復性:重復性極限范圍應不大于基本誤差限絕對值的1/2
測溫范圍
測量范圍℃ |
適用范圍 |
工業、商業 |
工業、商業 |
-80~+40 |
√ |
√ |
-40~+80 |
√ |
√ |
0~50 |
√ |
√ |
0~100 |
√ |
√ |
0~150 |
√ |
√ |
0~200 |
√ |
√ |
0~300 |
√ |
√ |
0~400 |
√ |
√ |
0~500 |
√ |
√ |
正常工作天氣條件
工作場所 |
溫度℃ |
相對濕度% |
掩蔽場所 |
-25~+55 |
5~100 |
戶外場所 |
-40~+85 |
5~100 |
產品選型
型號 |
類別 |
表盤直徑 |
表盤特征 |
連接方式 |
防護形式 |
說明 |
WSSN |
|
|
|
|
|
耐震雙金屬溫度計 |
|
|
|
|
|
|
空白為不帶其它條件 |
X |
|
|
|
|
帶電接點 |
P |
|
|
|
|
帶Pt100遠傳 |
|
-3 |
|
|
|
Φ60(不適用帶電接點) |
-4 |
|
|
|
Φ100 |
-5 |
|
|
|
Φ150(不適用帶電接點) |
|
0 |
|
|
軸向 |
1 |
|
|
徑向 |
6或者8 |
|
|
萬向 |
|
0 |
|
無固定裝置 |
1 |
|
可動外螺紋 |
2 |
|
可動內螺紋 |
3 |
|
固定螺紋 |
4 |
|
固定法蘭 |
5 |
|
卡套螺紋 |
6 |
|
卡套法蘭 |
|
C |
抽芯式 |
W |
防護型 |
F |
防腐型護管材質316L |
F4 |
防腐型護管襯聚四氟乙烯 |
選型說明:WSSNP-401F4 0~200℃ L=150mm M20*1.5 名稱:遠傳耐震雙金屬溫度計 表盤直徑Φ100軸向 量程:0~200℃ M20*1.5可動外螺紋連接 防腐型 桿材質304襯四氟 帶Pt100遠傳信號輸出
|
|
