 您現在的位置 > 首頁 > 溫度儀表 > 雙金屬溫度計




WSS系列雙金屬溫度計



雙金屬溫度計產品簡介
  WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。
主要特點
現場顯示溫度，直觀方便；安全可靠，使用壽命長；
多種結構形式，可滿足不同要求。
雙金屬溫度計工作原理
  雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。
技術參數
執行標準
JB/T8803-1998  GB3836-83
其他參數
標度盤公稱直徑：60，100，150
精度等級：（1.0），1.5
熱響應時間：≤40S
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0%
回差：雙金屬溫度計回差應不大于基本誤差限的絕對值
重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2
雙金屬溫度計測溫范圍
測量范圍℃
適用范圍
工業、商業
實驗室、小型
-80～+40
√
√
-40～+80
√
√
0～50
√
√
0～100
√
√
0～150
√
√
0～200
√
√
0～300
√
√
0～400
√
√
0～500
√
√

正常工作天氣條件
工作場所
溫度℃
相對濕度%
掩蔽場所
-25～+55
5～100
戶外場所
-40～+85
5～100

測量端形式
雙金屬溫度計測量端形式
外形及尺寸
形式
A
B
C
E
L
d
軸向型
65
23
73
-
75
100
150
200
300
400
500
750
1000
Φ6
Φ8
Φ10
105
23
73
-
155
23
73
-
徑向型
65
50
110
34
105
50
110
34
105
50
110
34
135°向型
105
23
85
-
155
23
85
-
萬向型
105
23
178
120
155
23
178
120

雙金屬溫度計軸向、徑向型雙金屬溫度計萬向型
安裝固定形式
可動外螺紋管接頭
M
H
SW
d
M16×1.5
12
18
Φ6
Φ8
Φ10
M20×1.5
16
22
M27×2
20
30
NPT1/4
15
18
NPT1/2
19
22
NPT3/4
25
30
雙金屬溫度計可動外螺紋管接頭
可動內螺紋管接頭
M
H
SW
d
M16×1.5
12
18
Φ6
Φ8
Φ10
M20×1.5
16
22
M27×2
20
30
NPT1/4
15
18
NPT1/2
19
22
NPT3/4
25
30
雙金屬溫度計可動內螺紋管接頭
固定螺紋管接頭
M
H
SW
d
M16×1.5
12
18
Φ6
Φ8
Φ10
M20×1.5
16
22
M27×2
20
30
NPT1/4
15
18
NPT1/2
19
22
NPT3/4
25
30
雙金屬溫度計固定螺紋管接頭
卡套螺紋接頭
M
H
SW
d
M12×1.5
15
19
Φ6
M16×1.5
15
22
Φ8
M20×1.5
16
24
Φ10
雙金屬溫度計卡套螺紋接頭

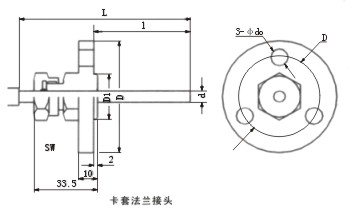

卡套法蘭接頭
D
D0
D1
SW
d0
d
Φ60
Φ42
Φ24
Φ22
Φ9
Φ8 Φ10

雙金屬溫度計卡套法蘭接頭

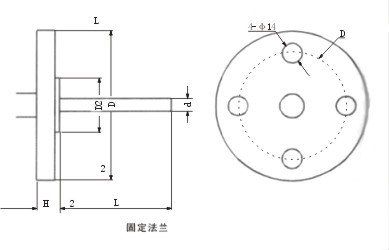

固定法蘭
D
D1
D2
H
d0
d
Φ105
Φ75
Φ55
Φ16
Φ14
Φ8
Φ10

雙金屬溫度計固定法蘭
備注：可提供ANSI、JB、HG等標準法蘭。
雙金屬溫度計選型
WSS 雙金屬溫度計
表盤功能
空白為不帶功能要求
X 帶電接點控制功能
N 耐震功能
XN 耐震電接點控制可能
遠傳功能 P 帶PT100熱電阻輸出信號（P2為雙路輸出）
B 帶4~20mA輸出信號（BM2為帶數碼管顯示、BM3為帶液晶顯示）
RS 帶RS485通訊
H 帶HART協議（YH為帶液晶顯示）
表盤直徑 -3 Φ60（無XN選擇項）
-4 Φ100
-5 Φ150（無X、XN功能選擇）
表盤形式 0 軸向（直型-表盤與保護管成90°）
1 徑向（角型-表盤與保護管平行）
2 135°向（鈍角型僅限表盤100mm）
8 萬向（可調角型-表頭可在90°內轉動）
安裝固定形式 0 無固定裝置
1 可動外螺紋
2 可動內螺紋
3 固定螺紋
4 固定法蘭
5 卡套螺紋
6 卡套法蘭
7 衛生型卡箍連接
溫度范圍（℃） - -80~40；-40~80；0~600℃等內各量程段
桿直徑（mm）
空白 常規直徑φ10 可不標
φ6 測量傳感器桿直徑φ6（遠傳不適用）
φ8 測量傳感器桿直徑φ8（遠傳不適用）
/T 特殊要求
插深長度（mm） L 連接方式以下的桿長度
安裝固定形式的尺寸 / M27*2 M20*1.5 G3/4 G1/2 DN25等
桿材質 - 可不標注 常規材質304
F 316L
F4 304襯四氟
T 其它材質
保護形式 - 普通型
W 防水型
F 防腐型

B 隔爆型

雙金屬溫度計型號及規格
軸向型雙金屬溫度計
型號
測溫范圍
精度等級
保護管材料
規格
安裝固定形式
D
L
WSS-300
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ60
75
100
150
200
300
400
500
750
1000
無固定裝置
WSS-400
Φ100
WSS-500
Φ150
WSS-301
Φ60
可動外螺紋
WSS-401
Φ100
WSS-501
Φ150
WSS-302
Φ60
可動內螺紋
WSS-402
Φ100
WSS-502
Φ150
WSS-303
Φ60
固定螺紋
WSS-403
Φ100
WSS-503
Φ150
WSS-304
Φ60
固定法蘭
WSS-404
Φ100
WSS-504
Φ150
WSS-305
Φ60
卡套螺紋
WSS-405
Φ100
WSS-505
Φ150
WSS-306
Φ60
WSS-406
Φ100
卡套法蘭
WSS-506
Φ150

徑向型雙金屬溫度計
型號
測溫范圍
精度等級
保護管材料
規格
安裝固定形式
D
L
WSS-310
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ60
75
100
150
200
300
400
500
750
1000
無固定裝置
WSS-410
Φ100
WSS-510
Φ150
WSS-311
Φ60
可動外螺紋
WSS-411
Φ100
WSS-511
Φ150
WSS-312
Φ60
可動內螺紋
WSS-412
Φ100
WSS-512
Φ150
WSS-313
Φ60
固定螺紋
WSS-413
Φ100
WSS-513
Φ150
WSS-314
Φ60
固定法蘭
WSS-414
Φ100
WSS-514
Φ150
WSS-315
Φ60
卡套螺紋
WSS-415
Φ100
WSS-515
Φ150
WSS-316
Φ60
WSS-416
Φ100
卡套法蘭
WSS-516
Φ150

135°向型雙金屬溫度計
型號
測溫范圍
精度等級
保護管材料
規格
安裝固定形式
D
L
WSS-420
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ100
75
100
150
200
300
400
500
750
1000
無固定裝置
WSS-520
Φ150
WSS-421
Φ100
可動外螺紋
WSS-521
Φ150
WSS-422
Φ100
可動內螺紋
WSS-522
Φ150
WSS-423
Φ100
固定螺紋
WSS-523
Φ150
WSS-424
Φ100
固定法蘭
WSS-524
Φ150
WSS-425
Φ100
卡套螺紋
WSS-525
Φ150
WSS-426
Φ100
卡套法蘭
WSS-526
Φ150

萬向型雙金屬溫度計
型號
測溫范圍
精度等級
保護管材料
規格
安裝固定形式
D
L
WSS-480
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ100
75
100
150
200
300
400
500
750
1000
無固定裝置
WSS-580
Φ150
WSS-481
Φ100
可動外螺紋
WSS-581
Φ150
WSS-482
Φ100
可動內螺紋
WSS-582
Φ150
WSS-483
Φ100
固定螺紋
WSS-583
Φ150
WSS-484
Φ100
固定法蘭
WSS-584
Φ150
WSS-485
Φ100
卡套螺紋
WSS-585
Φ150
WSS-486
Φ100
卡套法蘭
WSS-586
Φ150
備注：
雙金屬溫度計選型須知：請提供型號、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。選型舉例：萬向型雙金屬溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級
