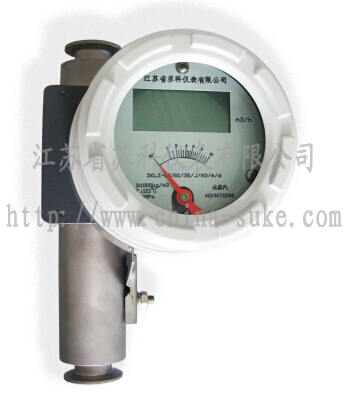

卡箍式快裝金屬管浮子流量計亦稱
衛生型金屬管浮子流量計，是采用變面積式測量原理，可對多種流體進行流量測量和控制。該系列
流量計主要由連接型快裝卡盤、測量管體、錐形浮子及指示器等部分組成，由于配以不同的指示器，可實現現場指針指示、(4～20)mA 模擬信號輸出、LCD顯示瞬時和累積流量、上下限報警、HART協議通訊、電池供電和隔爆等功能。卡箍式快裝金屬管浮子流量計廣泛應用于食品化工、石油、冶金、電力、環保、醫藥和輕工等部門對液體的流量測量與自動控制。
一、技術參數
測量范圍：水（20℃）60~55000L/h 參見流量表
量程比：標準型1：10
精 度： 1.5級
壓力等級： DN25~DN100 PN0.6
特殊型在選型和訂貨前應與供方協商
安裝形式：垂直安裝 介質底進上出
壓力損失：7kPa-70kPa
介質溫度：標準型：-80℃~+200℃
介質粘度： DN25: ＜250mPa.s
DN50~DN100: ＜300mPa.s
環境溫度：液晶型-30℃~+55℃
指針型：-40℃~+120℃
連接形式：快裝式卡盤
電纜接口：M20×1.5
供電電源：標準型24VDC二線制4~20mA（10.8VDC~36VDC ）
交流型：85~265VAC 50HZ
電池型：3.6V@4AH鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出（最大100mA@30VDC內部阻抗100 歐）
特殊型：繼電器輸出（觸點容量最大5A@250VAC）
脈沖輸出：累積脈沖輸出，最小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0~50000
累計流量顯示數值范圍：0~99999999
防護等級：IP65
防爆標志：隔爆型：EXdbIICT6Gb
二、衛生型卡箍式金屬管浮子流量計流量范圍表
衛生卡箍式
通徑 DN（mm） |
流量范圍 |
卡箍尺寸 |
配套管道尺寸 |
水(20℃)L/h |
Φ（mm） |
Φ（mm） |
25 |
60～600 |
50.5 |
(29/26)×1.5 |
100～1000 |
160～1600 |
250～2500 |
32 |
160～1600 |
50.5 |
(35/32)×1.5 |
250～2500 |
400～4000 |
550～5500 |
40 |
250～2500 |
50.5 |
(41/38)×1.5 |
400～4000 |
550～5500 |
50 |
400～4000 |
64 |
(53/50)×1.5 |
600～6000 |
1000～10000 |
65 |
1000～10000 |
91 |
(70/66)×2 |
1600～16000 |
2500～25000 |
80 |
1600～16000 |
106 |
(85/81)×2 |
2500～25000 |
3500~35000 |
100 |
4000～40000 |
119 |
(104/100)×2 |
5500～55000 |
三、產品選型
| 代號 |
測量管結構 |
SK-LZ50 |
下進上出 |
|
代號 |
接液材質 |
R1 |
0Cr18Ni9Ti/304 |
R2 |
316L |
|
代號 |
管道口徑 |
DN25 |
25 |
DN32 |
32 |
DN40 |
40 |
DN50 |
50 |
DN65 |
65 |
DN80 |
80 |
DN100 |
100 |
|
代號 |
指示器形式代碼組合 |
M1 |
就地指針指示，機械指示瞬時流量 |
M2 |
供電型，機械指示瞬時流量，液晶顯示瞬時/累積流量 |
M3 |
供電型，無機械指示，液晶顯示瞬時/累積流量（同M2） |
|
代碼 |
供電方式 |
無 |
只限M1指示器 |
A |
220VAC，4~20mA輸出 |
B |
電池供電，無輸出 |
C |
24VDC，二線制供電，4－20mA輸出 |
D |
24VDC，三、四線制供電，4~20mA輸出 |
|
代號 |
表頭 |
i |
方型殼體 |
d |
圓殼體 （隔爆） |
|
代號 |
連接形式 |
|
WS |
衛生型快裝卡箍連接 |
